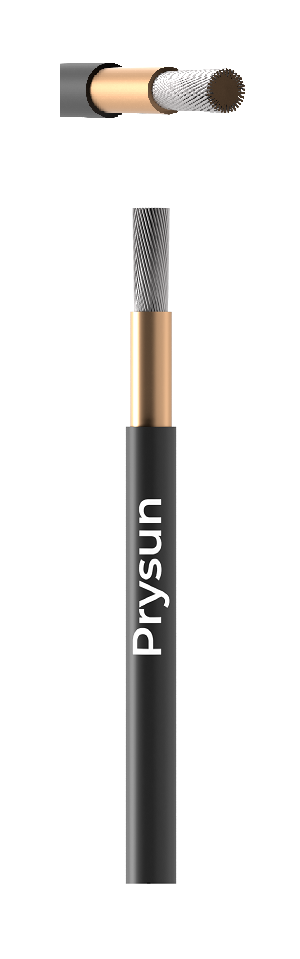

Cable Prysun Fotovoltaico

DISEÑO Y CARACTERÍSTICAS DE MATERIALES

• CONDUCTOR Cobre estañado flexible, encordado clase 5, según ABNT NBR NM 280.
• AISLAMIENTO Elastómero termoestable sin halógenos.
• CHAQUETA Elastómero termoestable sin halógenos, colores disponibles: negro y rojo Otros colores disponibles bajo pedido.
• Temperatura de funcionamiento 120°C en funcionamiento máximo (hasta 20.000 horas) - 90°C en servicio continuo - 250°C en caso de cortocircuito

Caracteristicas de instalación, operación y desempeño

• Operación a temperaturas ambientales de -40° Ca 90° C.
• Admite hasta 20,000 horas de operación con temperatura del conductor a 120° C.
• Vida esperada de 25 años.
• Protecciones contra acciones ambientales (rayos UV, calor húmedo y ozono).
• Resistente a soluciones ácidas y alcalina.
• Retardante a la llama - IEC 60332-1.
• Libre de halógenos y baja emisión de humos.
• Resistente a la presencia de agua: Clasificación AD7 (inmersión intermitente).

Voltaje clasificado

• Voltaje clasificado 1.8 kV DC (máximo), 1.5 kV DC (nominal) - equivalente a 0.6 / 1 kV AC.

Estandares de construcción para el cable

• NBR 16612, EN 50618, IEC 62930.

Estandares adecuados para la instalación

• NBR 16690.

Instalación

• Al aire libre (protegido o expuesto al sol).
• En conducto directamente enterrado.
• En conducto no metálico en la pared.

Empaque

• Carretes de madera para todas las secciones. Otros paquetes bajo pedido.

Identificación

• Color de la chaqueta: negro o rojo.
• Otros colores bajo pedido.

Marcación Estándar

CABLE FOTOVOLTAICO (PV) [Calibre/Size] Cu(FLEX) XLPE 600 V (AC) /1,8KV (DC) 90OC (25OC) PVC SR DB FR (CT
USO EXTERIOR) PROCABLES - PRYSMIAN COLOMBIA + AÑO FABRICACIÓN + marcación secuencial metro a metro
